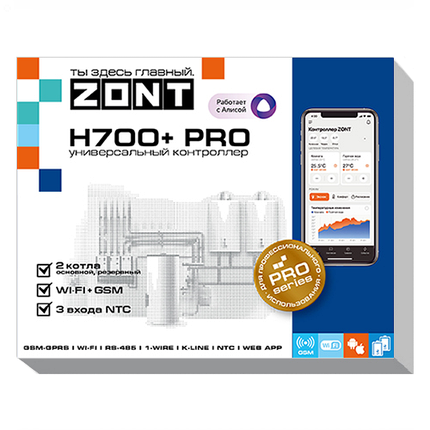

Универсальный контроллер ZONT H700+ PRO (Wi-Fi/GSM 4G (LTE))
Назначение
ZONT H-700+ PRO предназначен для профессиональной автоматизации инженерных систем и дистанционного управления ими. Контролирует и управляет системой отопления с функцией приготовления горячей воды. Прибор обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы контроллера может учитывать температуру наружного воздуха и недельное расписание.
Прибор дистанционно управляет работой инженерных исполнительных устройств, а также любых элементов домостроения по расписанию, срабатыванию контролируемых датчиков.
ZONT H700+ PRO управляется автоматически по запрограммированному алгоритму или вручную – через личный кабинет веб-сервиса, мобильное приложение. Контроль параметров системы отопления и состояния подключенного оборудования доступен из личного кабинета веб-сервиса, мобильного приложения и через голосовую связь.
Контроллер ZONT H700+ PRO стоит выбрать для:
- автоматического контроля режимов работы прямых и смесительных контуров системы отопления, в том числе с использованием погодозависимых алгоритмов управления;
- контроля и управления работой двух отопительных котлов, в том числе управление по расписанию;
- контроля режимов работы и технического состояния котла;
- контроля заданных и текущих температур и оперативного изменения их значений;
- автоматизации работы компонентов инженерной системы с удаленным управлением и контролем;
- дистанционного управления приборами, элементами домостроения;
- контроля состояния проводных и радиоканальных датчиков различного назначения;
- автоматического уведомления об отклонении параметров работы системы и контролируемых датчиков от заданных значений;
- мгновенного оповещения владельца при возникновении аварии котла, при отклонении текущих параметров от заданных значений, при пропадании/восстановлении напряжения в сети;
- контроля и автоматического реагирования системы безопасности и охраны.
Отличительные особенности:
- прибор управляет 1 или 2 котлами (основной и резервный), прямыми и смесительными контурами, бойлером ГВС (в том числе косвенного нагрева), циркуляционными насосами, любыми электрическими приборами;
- контроллер имеет 3 релейных выхода и 2 универсальных входа/выхода, которые могут быть назначены выходом «открытый коллектор», 1 выход 0-10В предназначен для управления различными устройствами (насосами, сервоприводами и т.п.) по стандарту 0-10В. 3 входа NTC предназначены для прямого подключения датчиков NTC (входят в комплект);
- управление котлом/котлами осуществляется релейным и/или цифровым способом. Для цифрового управления 1 котлом Контроллер использует внешний адаптер (опция), поддерживающий цифровую шину подключаемого котла;
- контролирует дополнительно подключенные датчики различного назначения (давления, протечки воды, охранные, пожарные и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на частоте 433 МГц (встроенная) или защищенной частоте 868 МГц (до 40 радиодатчиков);
- для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков, встроенного адаптера цифровых шин. При возобновлении подачи питания контроллер возобновит управление подключенными исполнительными устройствами;
- для удобства владельца возможно подключить выносную панель управления МЛ-732 или МЛ-753 и разместить ее отдельно от контроллера в удобном для пользования месте;
- дистанционное обновление версии программного обеспечения.
Контроль состояния и управление работой котла через веб-сервис и мобильное приложение ZONT:
- отображение текущего состояния котла;
- отображение текущей и целевой температуры в помещении (теплоносителя);
- создание индивидуальных режимов работы котла;
- мониторинг измеряемых температур (воздуха, теплоносителя, ГВС);
- программирование работы котла по недельному расписанию;
- программирование режима работы ПЗА;
- контроль состояния дополнительных датчиков (протечки, давления, утечки газа, охранных).
Автономная работа при отключении электроэнергии:
- прибор останется на связи;
- поддержит работу встроенного адаптера цифровой шины;
- обеспечит мониторинг и передачу информации от подключенных проводных датчиков;
- резервный аккумулятор встроенный.
Оповещение владельца котла:
- при отклонении текущей температуры от заданных режимом работы пороговых значений;
- при аварии и неисправности котла;
- при неисправности подключенных датчиков температуры;
- при пропадании и восстановлении основного напряжения питания (сети);
- при срабатывании дополнительных охранных датчиков (после их подключения).
Запись и хранение истории событий (3 месяца при использовании сторонней SIM-карты)
- время работы котла и мониторинг измеряемых температур;
- время появления аварий и ошибок в работе котла;
- время пропадания и восстановления основного напряжения питания;
- время входящих звонков и текст входящих смс сообщений;
- дата обновления ПО и номер текущей версии ПО.
Основные параметры
Основное (от источника постоянного тока) | 9-30 В |
Резервное питание | встроенный аккумулятор LIR 14500 напряжение 3,7 В емкость 800 мА*ч |
Потребляемая мощность, не более | 12 Вт |
GSM-модем | встроенный, поддерживает 2G |
Частотный диапазон GSM-модема | 800, 900, 1800, 1900 МГц |
Канал передачи данных GSM-модема | GPRS |
Каналы связи | Wi-Fi: основной, частотный диапазон 2,4 ГГц, 802.11 b/g/n
GSM: резервный:
|
Wi-Fi | встроенный |
Частотный диапазон | 2,4 ГГц, 802.11 b/g/n |
Управляемые выходы |
3 шт. релейные |
Универсальные входы/выходы |
2 шт. (могут быть настроены как «открытый коллектор» |
Входы NTC |
3 шт. |
Поддерживаемые интерфейсы | RS-485 1-Wire K-Line |
Поддерживаемые протоколы цифровых шин (опция) | OpenTherm E-BUS BridgeNet (Ariston) Navien |
Тип подключаемых проводных термодатчиков | DS 18S20, DS18B20, МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771, МЛ-772, МЛ-778 (RS-485), МЛ-779 (RS-485) |
Тип подключаемых радиотермодатчиков | МЛ-740, МЛ-745, МЛ-711, МЛ-785 (опционально через радиомодуль МЛ-590) |
Общее количество одновременно подключенных датчиков для регулирования | до 15 шт |
Общее количество одновременно подключенных датчиков для мониторинга | до 40 шт |
Корпус | пластик |
Монтаж | на DIN-рейку |
Радиоканал | 433 МГц (встроенный) 868 МГц (подключаемый через дополнительный радиомодуль ZONT МЛ-590) |
Датчиков в одной зоне | до 6 шт. |
Общее кол-во датчиков на частоте 868 MГц | до 40 шт. |
Диапазон рабочей температуры | -25 +70 ⁰С |
Вес | 0,6 кг |
Габариты (ШхВхГ) | 125х60х90 мм |
Схема подключения
Комплектация
Основные | |
---|---|
Производитель | ЗОНТ |
Страна производитель | Россия |
Вид терморегулятора | Электронный |
Область применения терморегулятора | Электрические котлы |
Дисплей | Нет |
Вес | 0.6 кг |
Гарантийный срок | 12 мес |
Состояние | Новое |
Голосовое управление | Да |
Материал корпуса | Пластик |
Тип монтажа | На DIN рейку |
Габаритные размеры | |
Длина | 90 мм |
Высота | 60 мм |
Ширина | 125 мм |
- Цена: 762 руб.
